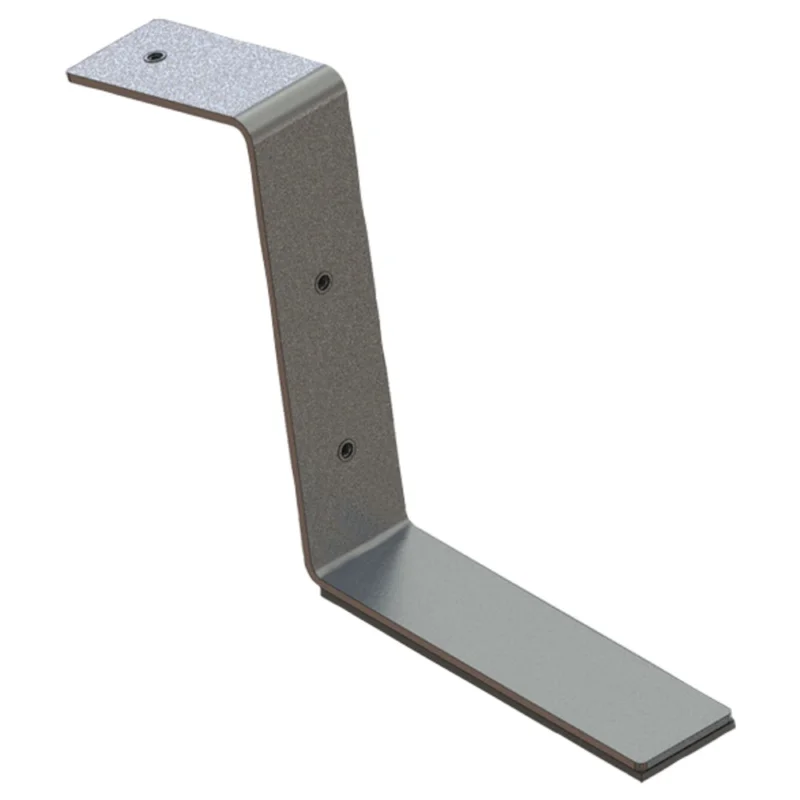

Koncová podpěra SW-II S BE 15° Kup Teď

Popis

• Není-li možné vrtat skrz skladbu střechy a zakotvit se do nosné konstrukce, používá se systém zatížených montovaných prostorových konstrukcí
• Prostorově vyztužená a zatížená konstrukce poskytuje FV panelům stabilní podporu a umožňuje maximálně využít dopad slunečních paprsků

Vlastnosti a výhody koncovépodpěry Solar-windSW-II S BE15°

• Systém SW-II pro ploché střechy je soustava podpěr, s nimiž lze vytvořit samonosnou konstrukci FV elektrárnybez použití průběžných nosníků
• Prostorovou tuhost zajišťují samotné FV panely, které jsou k podpěrám upevněné hliníkovými úchyty, a zavětrovací plechy CARTER
• Prvky se spojují nerezovými šrouby SKS a maticemi s límcem MU F
• Systém se používána ploché střechy, kdy není dovoleno narušit jejich celistvost
• Odolnost proti účinkům větru zajišťují betonová závaží uložená na podložkách SW-II PAD
• Koncovou podpěrou se podkládá poslední FV panelv řadě
• Zátěžový systémse nekotví skrz skladbu střechy
• Rychlá montáž
• Sklon FV panelů snižuje účinek větru na minimum, tím pádem je zapotřebí menší počet zátěží
• Ideálnípro průmyslové objekty

Vhodná na

• Ploché střechy bez možnosti kotvení do nosné konstrukce

Montáž

• Rozvržení panelů a zátěží je předmětem statického výpočtu zatížení větrem a sněhem
• Rozložte prvky systému na ploše střechy podle návrhu
• Pomocí úchytů SW II upevněte FV panely na podpěry
• Upevněte větrné zábrany SW-S CARTER na středové a koncové podpěry
• Rozmístěte betonové zátěže
